1、AT 系列使用說明

2、CT2844X和CT2844X 線性陣列使用說明

3、LND32大型線性陣列使用說明

AT 系列使用說明

C-MARK AT系列，在這里我們僅以AT3703作為一個例子

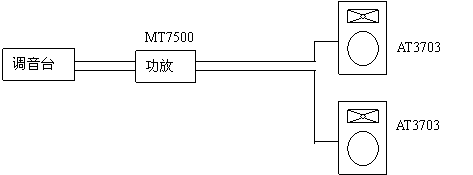

一、當AT3703音箱后面的分頻開關處于全頻輸入（FULL RANGE）狀態時，將調音臺輸出信號輸入到功放MT7500放大后再輸入到兩只AT3703音箱中（如圖所示）。

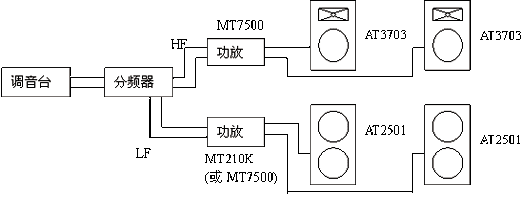

二、此時AT3703音箱還是一種全頻輸入（FULL RANGE）狀態時，將調音臺輸出信號通過一臺A905電子分頻器（此時為二分頻，分頻點為180Hz-190Hz）分頻后， 中高頻輸入到一臺MT7500功放中放大后輸入到兩只AT3703音箱中；低頻信號輸入一臺MT210K或MT7500功放中放大后再輸入到超重低音AT2501音箱中。（如圖所示）

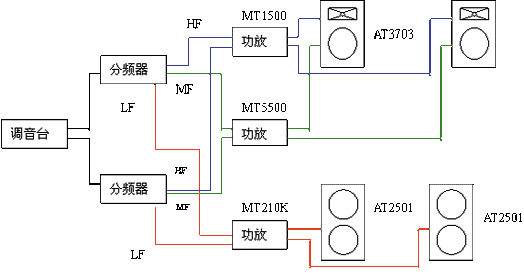

三、當AT3703音箱后面的開關處于分頻輸入（BI-AMP）狀態時，將調音臺輸出信號通過兩臺A905電子分頻器（此時為三分頻，中高頻分頻點為2KHz-4KHz,低頻分頻點為180Hz-190Hz，）分頻后，中高頻信號輸入到一臺MT1500功放中，放大后輸入到兩只AT3703音箱的中高頻輸入接口中；低頻信號輸入到一臺MT5500功放中放大后，再輸入到兩只AT3703的低頻輸入接口，超重低音可用可不用，根具具體情況決定，如不用則可使用一臺A905作兩個兩分頻用，如用則低頻信號輸入一臺MT210K功放中放大后再輸入到兩只超重低音AT2501音箱中。（如圖所示）

四、對于AT3703和AT2501的使用數量，可多只音箱組成音箱陣列，也可根據場地大小和使用情況來進行增減，經對該系列吊裝件的測定，最多每組可吊裝AT3703音箱30只。

CT2844X和CT2844X 線性陣列使用說明

C-MARK CT2844X和CT1501X線性陣列

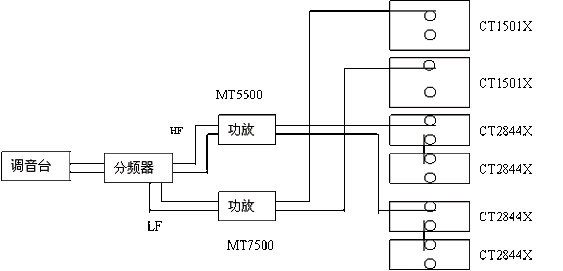

一、此時CT2844X音箱是一種全頻輸入（FULL RANGE）狀態，將調音臺輸出信號通過一臺A905電子分頻器（此時為二分頻，分頻點為180Hz-190Hz）分頻后，中高頻輸入到一臺MT5500功放中放大后輸入到四只CT2844X音箱中；低頻信號輸入一臺MT7500功放中放大后再輸入到一只CT1501X音箱中。（如圖所示）

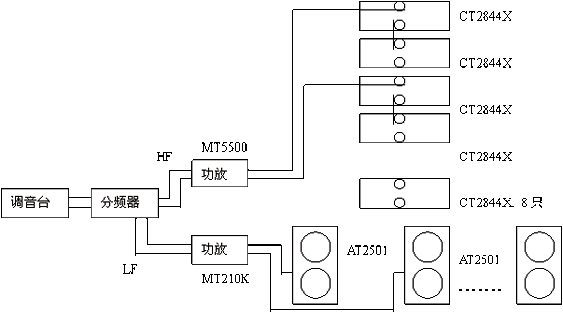

二、此時CT2844X音箱還是一種全頻輸入（FULL RANGE）狀態，將調音臺輸出信號通過一臺A905電子分頻器（此時為二分頻，分頻點為180Hz-190Hz）分頻后，中高頻輸入到一臺MT5500功放中放大后輸入到四只CT2844X音箱中；低頻信號輸入一臺MT210K功放中放大后再輸入到兩只AT2501音箱中。（如圖所示）
注：這是在一些大型場所所使用音箱的一種安裝方法，按L、R立體聲工作方式，以下只是它其中的一個聲道圖。

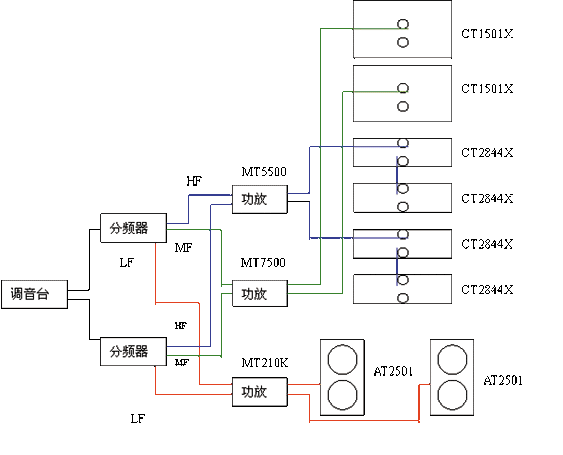

三、此時CT2844X音箱任然是一種全頻輸入（FULL RANGE）狀態，將調音臺輸出信號通過兩臺A905電子分頻器（此時為三分頻，中高頻分頻點為2KHz-4KHz,低頻分頻點為180Hz-190Hz，）分頻后，中高頻信號輸入到一臺MT5500功放中，放大后輸入到四只CT2844X音箱中；中低頻信號輸入到一臺MT7500功放中放大后，再輸入到一只CT1501X中音音箱中，低頻信號輸入一臺MT210K功放中放大后再輸入到兩只AT2501音箱中。（如圖所示）
注：這是在一些大型場所所使用音箱的一種安裝方法，按L、R立體聲工作方式，以下只是它其中的一個聲道圖。

四、對于CT2844X、CT1501X和AT2501的使用數量，可根據場地大小和使用情況來進行增減，經對該吊裝件的測定，最多每組可吊裝CT2844X音箱69只，CT1501X音箱40只。

LND32大型線性陣列使用說明

C-MARK LND32大型線性陣列

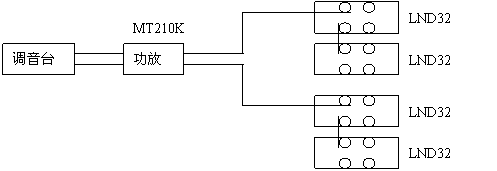

一、當LND32音箱后面的分頻開關處于全頻輸入（FULL RANGE）狀態時，將調音臺輸出信號輸入到功放MT210K中放大后再輸入到四只LND32音箱中（如圖所示）。

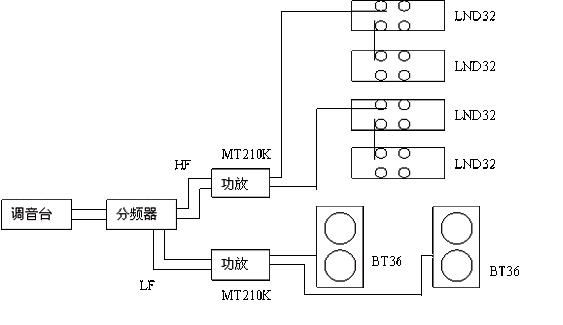

二、此時LND32音箱還是一種全頻輸入（FULL RANGE）狀態時，將調音臺輸出信號通過一臺A905電子分頻器（此時為二分頻，分頻點為180Hz-190Hz）分頻后，中高頻輸入到一臺MT210K功放中放大后輸入到四只LND32音箱中；低頻信號輸入一臺MT210K功放中放大后再輸入到兩只BT36音箱中。（如圖所示）
注：這是在一些大型場所所使用音箱的一種安裝方法，按L、R立體聲工作方式，以下只是它其中的一個聲道圖。

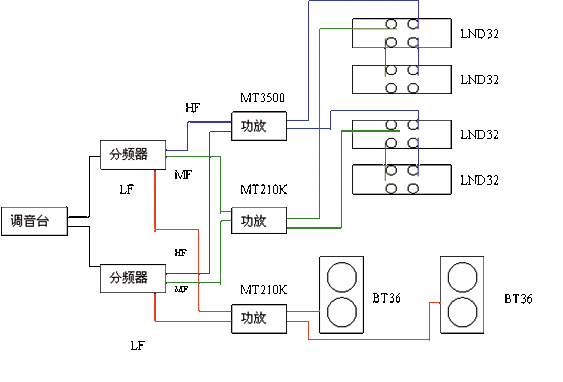

三、當LND32音箱后面的開關處于分頻輸入（BI-AMP）狀態時，將調音臺輸出信號通過兩臺A905電子分頻器（此時為三分頻，中高頻分頻點為2KHz-4KHz,低頻分頻點為180Hz-190Hz，）分頻后，中高頻信號輸入到一臺MT3500功放中，放大后輸入到四只LND32音箱的高頻輸入接口中；中低頻信號輸入到一臺MT210K功放中放大后，再輸入到四只LND32的低頻輸入接口，低頻信號輸入一臺MT210K功放中放大后再輸入到兩只BT36音箱中。（如圖所示）
注：這是在一些大型場所所使用音箱的一種安裝方法，按L、R立體聲工作方式，以下只是它其中的一個聲道圖。

四、對于LND32和BT36的使用數量，可根據場地大小和使用情況來進行增減，經對該吊裝件的測定，最多每組可吊裝LND32音箱73只。
